CDE 1922

O elo de ligação entre SDI e ST 2110 que garante uma integração fluida, com o controlo e a resiliência que um ambiente de Broadcast exige.

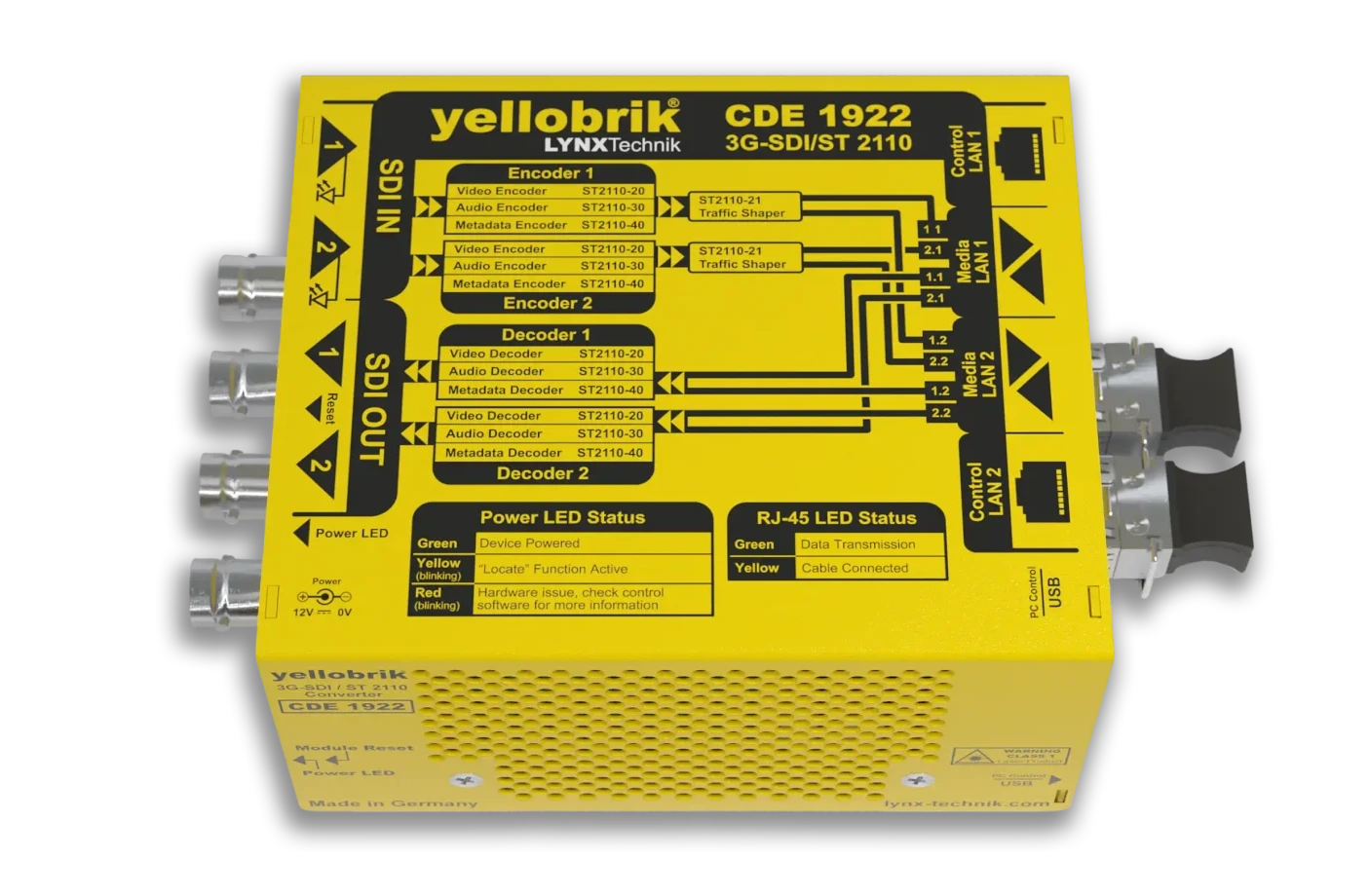

CDE1922 0000

O CDE 1922, da LYNX Technik, é uma ponte de alto desempenho entre 3G-SDI e redes SMPTE ST 2110, ideal para migrar para IP sem abdicar do parque SDI existente. Consegue processar até quatro streams HD em simultâneo, com 2 canais SDI para IP e 2 canais IP para SDI, transportando vídeo não comprimido, áudio e dados auxiliares. Para ambientes de missão crítica, oferece redundância de ligação via ST 2022-7 e frame sync para alinhamento com ST 2059, assegurando estabilidade e sincronismo. A integração em sistemas IP é simplificada com NMOS (IS-04, IS-05 e IS-08), enquanto a gestão pode ser feita por portas 1GbE dedicadas ou in-band na ligação 10GbE. A conectividade 10GbE é flexível graças a SFPs (multimodo, monomodo ou RJ45), tornando-o uma escolha prática para interligar infraestruturas híbridas SDI/IP.

Principais funcionalidades

• Gateway bidirecional 3G-SDI <-> SMPTE ST 2110

Faz a ponte entre SDI e IP nos dois sentidos, útil para ambientes híbridos e migrações faseadas.

• Até 4 streams HD em simultâneo (2 SDI->IP + 2 IP->SDI)

Densidade elevada num único módulo para múltiplos sinais no mesmo ponto de conversão.

• Redundância de rede ST 2022-7 (seamless)

Proteção contra falhas de link, pensado para operação crítica e emissão.

• NMOS integrado (IS-04, IS-05, IS-08)

Descoberta, registo, gestão de ligações e mapeamento de áudio mais simples em ecossistemas ST 2110.

• Sincronismo IP com PTP (ST 2059) + frame sync

Ajuda a manter o timing certo ao interligar SDI com redes ST 2110.

Lynx Technik CDE 1922 Rack Mounted 05 Scaled

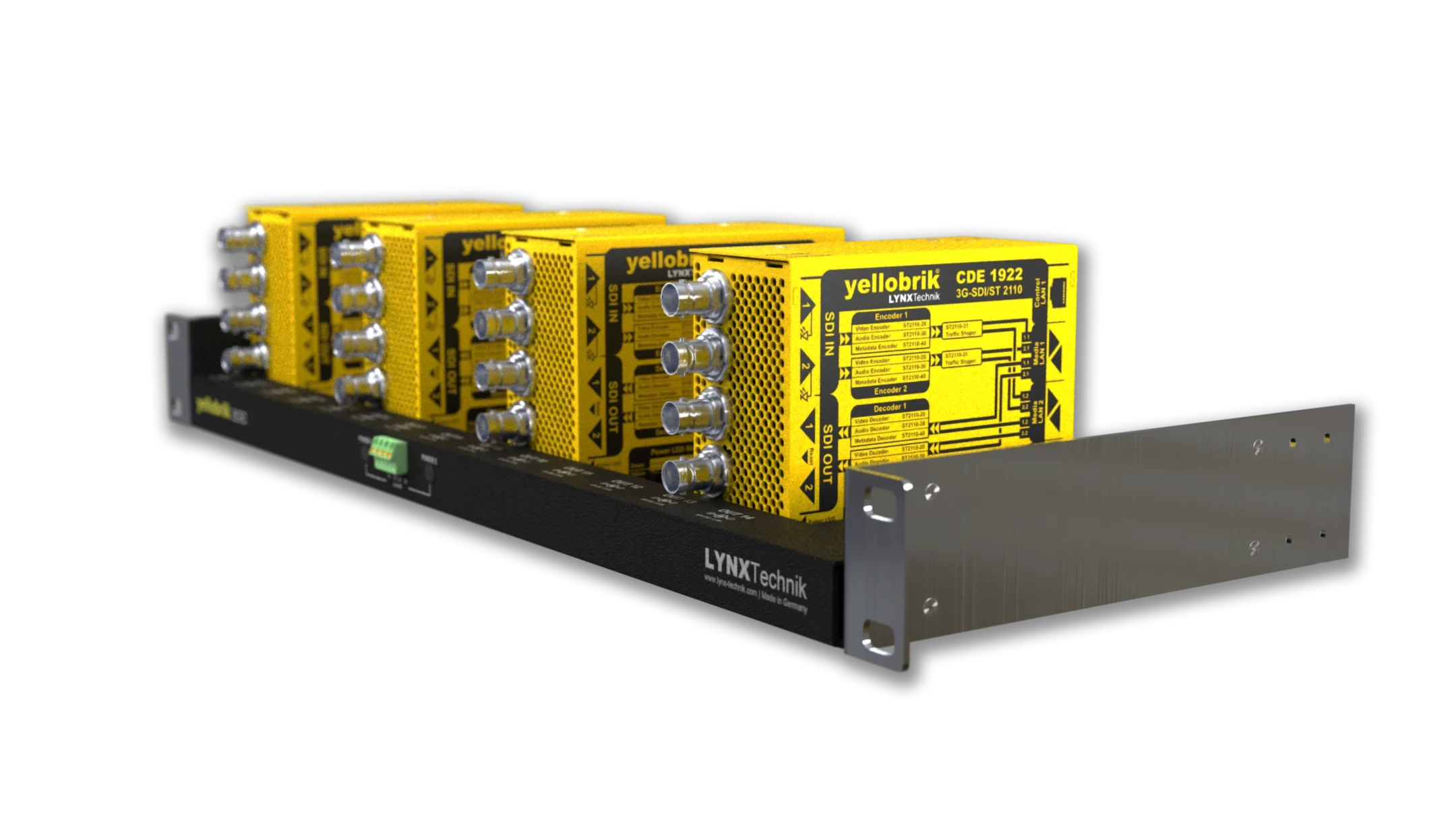

Lynx Technik CDE 1922 Rack Mounted 06 Scaled

Principais benefícios

• Migração para ST 2110 sem “ruptura”

Mantenha SDI onde faz sentido e adicione IP onde traz valor, com uma ponte direta entre os dois mundos.

• Mais canais por RU, menos hardware e cabos

4 streams HD no mesmo módulo reduz footprint, consumo e pontos de falha.

• Maior confiança em live

A redundância ST 2022-7 reduz o risco operacional quando a rede falha ou degrada.

• Implementação e operação mais rápidas em IP

NMOS evita configurações manuais intermináveis e acelera comissionamento, sobretudo em instalações grandes.

• Sincronismo mais previsível entre SDI e IP

PTP ST 2059 e frame sync ajudam a evitar dores de cabeça com alinhamento e estabilidade do sinal.

Migrar para ST 2110 sem parar a operação

A maior barreira na transição para IP não é o vídeo, é o risco operacional: sincronismo, rede, descoberta de streams e integração com o que já existe em SDI. O CDE 1922 permite uma migração faseada, mantendo o workflow a funcionar enquanto o backbone evolui para ST 2110.

Avalie a compatibilidade do seu workflow

Informação técnica

Não respondemos à sua pergunta?

Utilize o nosso formulário de contacto e responderemos o mais rápido possível

Entre em contacto

Onde o CDE 1922 faz sentido?

  • 11225634 (1)
    Migração faseada
    Mantém SDI na periferia e introduz ST 2110 no core.
  • 7020054 (1)
    Ambientes híbridos
    Interliga ilhas SDI com routing e distribuição IP já existentes.
  • 3142637 (1)
    Operação crítica
    Quando a resiliência e a previsibilidade contam em produção ao vivo.
  • 7655614 (1)
    Integração rápida
    Ideal para ecossistemas ST 2110 onde quer reduzir setup manual.
