Tieline MPX STL Codecs projetados para a distribuição de sinais compostos FM-MPX em redes IP.

Suportam formatos não comprimidos e comprimidos (incluindo μMPX), oferecendo uma transmissão de áudio fiável e de alta qualidade para radiodifusão.

Estes codecs são ideais para aplicações STL (Studio-to-Transmitter Link), com funcionalidades avançadas de redundância que garantem uma distribuição estável do sinal em vários locais de transmissão.

MPX2 Stack Front 1024X492

Os codecs MPX da Tieline (MPX I & II) são soluções avançadas de transmissão de áudio desenhadas para emissoras de rádio que procuram uma qualidade excecional e uma integração simplificada. Estes codecs são especialmente concebidos para transmitir o sinal MPX (Multiplexado), que inclui áudio, RDS (Radio Data System) e informações de processamento de som diretamente do estúdio para o transmissor, mantendo a fidelidade e eliminando a necessidade de codificação ou processamento adicional no local do transmissor.

Principais funcionalidades

• Transporte de sinal MPX completo

Permitem a transmissão integrada de áudio, RDS (Radio Data System) e processamento de som diretamente do estúdio para o transmissor, eliminando a necessidade de processamento adicional no local do transmissor.

• Compressão de alta eficiência

Suportam uma compressão sem perdas ou de baixa latência, que garante a integridade do sinal e minimiza a ocupação de largura de banda em redes IP.

• Suporte a fluxos redundantes

Proporcionam uma maior resiliência e estabilidade ao oferecer opções de redundância para minimizar falhas em ambientes de rede desafiadores.

• Compatibilidade com várias redes

Operam em diferentes tipos de infraestrutura IP, como redes públicas, privadas ou híbridas, adaptando-se às necessidades da emissora.

MPX1 Lefthigher Res
MPX

Principais benefícios

• Qualidade de transmissão superior

Garantem um áudio cristalino e sinal consistente, mesmo em redes desafiadoras.

• Simplicidade operacional

Reduzem a complexidade da infraestrutura, concentrando a gestão do sinal no estúdio e eliminando a necessidade de múltiplos equipamentos no transmissor.

• Eficiência de custo

A compressão eficiente e a eliminação de equipamentos adicionais resultam em economia operacional e de infraestrutura.

• Escalabilidade e flexibilidade

Adequados tanto para pequenas emissoras quanto para redes complexas com múltiplos transmissores.

A Tieline oferece soluções flexíveis de transporte FM-MPX ou µMPX

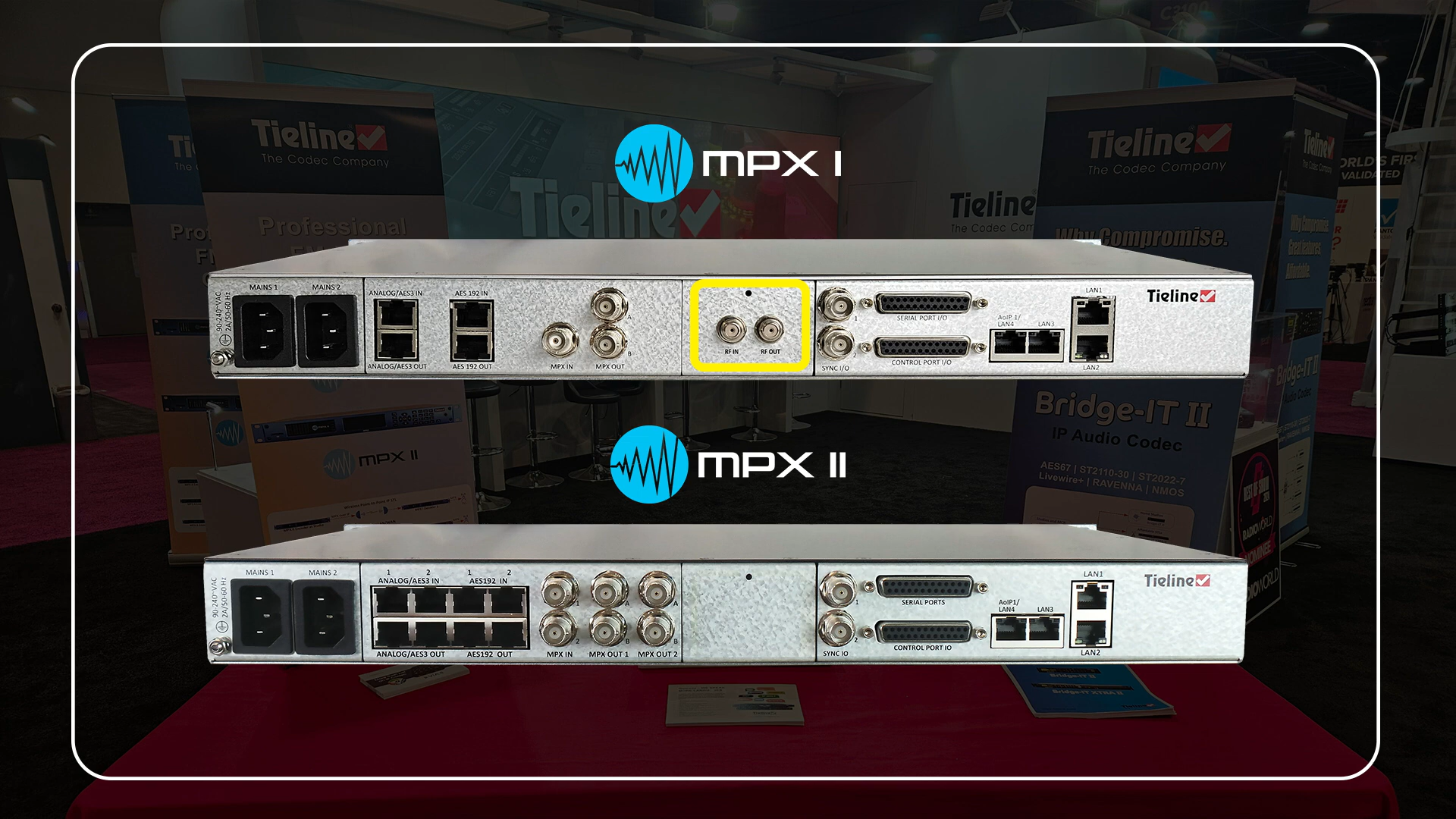

O MPX I é ideal para a transmissão de um sinal STL composto de uma única estação
com monitorização de retorno, enquanto o Tieline MPX II pode transportar dois sinais
FM-MPX do estúdio para transmissores com monitorização de retorno.

Aplicações



O envio de sinais compostos FM prontos para transmissão a partir do estúdio permite que as emissoras mantenham o processamento de áudio e a inserção de dados RDS no estúdio. Isto reduz significativamente os custos operacionais e de capital ao eliminar o equipamento de processamento dos locais de transmissão, o que reduz o consumo de energia no local, os requisitos de cablagem e espaço e as visitas ao local para assistência e suporte. Os sinais compostos MPX sobre IP podem ser facilmente replicados e distribuídos utilizando tecnologias multicast e multi-unicast e tirar partido de funcionalidades de redundância sólidas como streaming redundante, RIST, FEC e failover automático de ficheiros de cartões SD.



Codificação e descodificação μMPX comprimida e FM-MPX não comprimida com monitorização de retorno FM



  • Codificação ou descodificação de composto MPX simples ou duplo:

Codificação/descodificação de até dois sinais compostos MPX/μMPX ponto-a-ponto.

  • Codificação ou descodificação de composto MPX/μMPX com codificador ou descodificador de monitorização FM:

Codificar/descodificar dois sinais compostos MPX/μMPX ponto-a-ponto; no codificador, monitorizar a entrada MPX local desmodulada ou a alimentação de retorno. No descodificador, monitorizar a saída MPX ou a alimentação MPX secundária, que é a entrada MPX local ou o fluxo secundário.





MPX Transport



Os sinais MPX podem ser distribuídos para locais de transmissão usando as seguintes opções de transporte:



  • Ligações STL ponto-a-ponto sem fios.



  • Redes geridas e WANs públicas não geridas



  • Ligações de satélite utilizando MPEG-TS.









Soluções de distribuição MPX a preços acessíveis





A distribuição multiponto através de tecnologias multicast ou multi-unicast reduz os custos através da replicação económica de fluxos compostos MPX utilizando um único codificador MPX I ou MPX II, à semelhança do modo como os fluxos de áudio IP de banda base são replicados em codecs de áudio. Os sinais compostos µMPX comprimidos podem ser distribuídos através de WANs, como a Internet, a baixas taxas de bits para reduzir os requisitos de largura de banda.









MPEG-TS over Satellite



A distribuição multiponto através de tecnologias multicast ou multi-unicast reduz os custos através da replicação económica de fluxos compostos MPX utilizando um único codificador MPX I ou MPX II, semelhante à forma como os fluxos de áudio IP de banda base são replicados em codecs de áudio. Os sinais compostos µMPX comprimidos podem ser distribuídos através de WANs, como a Internet, a taxas de bits baixas para reduzir os requisitos de largura de banda.









Specifications



Audio



  • Robust DSP-based architecture designed for rock solid, mission critical MPX audio
  • 16-bit (2.3 Mbps) and 24-bit (4.6Mbps) Raw MPX
  • Optional μMPX encoding: 320, 340, 360, 384, 400, 448, 512, 576, 640, 704, 768, 800, 900 kbps
  • Support for μMPX v1, 2, 3 and 4
  • Sampling frequency: 192kHz
  • Support for RIST
  • Support for Multi-unicasting μMPX streams
  • Multicast MPX to unlimited endpoints over compatible networks.
  • Monitor demodulated MPX locally, or stream external signal at decoder back to encoder for monitoring
  • MPX/μMPX redundant stream with hitless packet switching at the decoder
  • Support for non-MPX IP connections
  • Full size SD card slot for firmware upgrades and backup files



Security



  • User name and password protection of codec and Toolbox Web-GUI.
  • Support for SSL Security Certificate installation

Connectivity



  • 1 (MPX I) or 2 Shared Stereo Analog Line Inputs; 1 (MPX I) or 2 x stereo AES3 Inputs via RJ-45.
  • 1 (MPX I) or 2 Shared Stereo Analog Line Outputs; 1 (MPX I) or 2 x stereo AES3 Outputs via RJ-45.
  • 1 (MPX I) or 2 Stereo AES192 Digital MPX Composite Inputs & Outputs via RJ-45.
  • 1 (MPX I) or 2 BNC Analog MPX composite Inputs and 2 (MPX I) or 4 BNC Outputs.
  • 2 (MPX I) or 4 x Serial I/O Ports.
  • SmartStream PLUS dual redundant IP streaming.
  • DVB-S and DVB-S2 supported via optional DVB module; 16, 24 and 32-bit PCM at 96kHz.
  • 5 automated, or fixed/static jitter buffer settings.
  • Two Gbit Ethernet ports for Control/IP streaming over WANs.
  • Gbit Ethernet port for Control.
  • Gbit Ethernet AoIP/LAN4 Port.
  • Opus encoding for confidence Monitor connections
  • Non-MPX IP Encoding Options: Tieline Music/MusicPLUS, Opus, G.711, G.722, MPEG Layer 2, MPEG Layer-3, AAC algorithms, 16/24 bit aptX® Enhanced
  • 2 configurable Input/Output BNC sync connectors
  • DB-25 Control Port I/O Supporting: 4 GPIOs in MPX I; 8 GPIOs in MPX II.
  • Highly advanced error concealment strategies.
  • Real-time IP connection packet statistics.





Operation



  • Interface completa do painel frontal do hardware, incluindo navegação, ecrã LCD, medidores PPM e teclado de marcação.
  • A Toolbox Web-GUI HTML5 de fácil utilização permite a configuração e o controlo do codec remotamente através de WANs.
  • Comutação automática, fontes de alimentação CA internas redundantes duplas.
  • Compatível e pronto para IPv4 e IPv6.
  • Gestão integrada de alarmes, incluindo deteção automática de silêncio.
  • Motor de regras de software configurável via web-GUI.
  • Atualização do firmware a partir do cartão SD.
  • Backup e restauração da configuração via cartão SD.
  • Notificações automatizadas de atualização de firmware através da Web-GUI.
  • Suporte para vários idiomas.
  • Compatível com RAVENNA Stream Discovery and Advertisement.
  • Compatível com Livewire+
  • Descoberta, registo e gestão de ligações NMOS IS-04 e IS-05.
  • Compatível com os padrões da Audio Engineering Society para AES67.
  • Compatível com ST 2110-30, ST 2022-7 e Ember+

Caraterísticas

  • Sdcard
    SD card backup
    A cópia de segurança do cartão SD permite a ativação de ficheiros, pós-falha.
  • Ehthernet
    Dual Ethernet Ports
    Portas LAN duplas Gigabit (10/100/1000) RJ-45 para transmissão/controlo de IP
  • Power
    Dual Internal Power Supplies
    Fontes de alimentação duplas para o proteger em caso de falha de uma delas
  • Unicast
    Multicast & Multi-Unicast
    Sinais μMPX multi-unicast para reduzir o CAPEX e o OPEX nos locais de estúdio e TX. Multicast de sinais MPX não comprimidos ou sinais μMPX comprimidos
  • Streaming
    Streaming Redundante
    Transmissão redundante com comutação de pacotes sem acertos, RIST e Forward Error Corretion (FEC) Troca de pacotes de dados sem interrupções perceptíveis ou perdas de pacotes, permitindo uma transmissão contínua e sem falhas.
  • Support
    Suporte para GPIOs
    Suporte para GPIOs nos modos MPX ou μMPX.
  • Remotecontrol
    Controlo remoto total
    Controlo remoto total através da Web-GUI HTML5 Toolbox, Cloud Codec Controller, além de alarmes automáticos abrangentes e monitorização SNMP.
  • Analogdigital
    Analógico e Digital
    O suporte para sinais MPX analógicos e digitais permite que as redes suportem transmissões utilizando transmissores analógicos à medida que as redes transitam para configurações totalmente digitais mais recentes ao longo do tempo.
  • Monmitordemodulated
    Monitorização desmodulada de MPX
    Monitorizar MPX desmodulado no codificador ou descodificador.
  • Compressed
    Transporte comprimido μMPX
    Transporte MPX não comprimido ou reduza os requisitos de largura de banda transmitindo sinais compostos μMPX comprimidos para os locais de destino.
  • MPEG TS
    MPEG-TS over Satellite
    Suporta placa sintonizadora de satélite opcional com suporte de MPEG-TS e MPE que pode receber sinais DVB-S ou DVB-S2
  • Returnfm
    Monitorização do FM de retorno
    Monitorizar MPX desmodulado localmente ou transmitir um sinal externo no descodificador de volta para o codificador para monitorização.
